供膠系統原理、使用及保養手冊

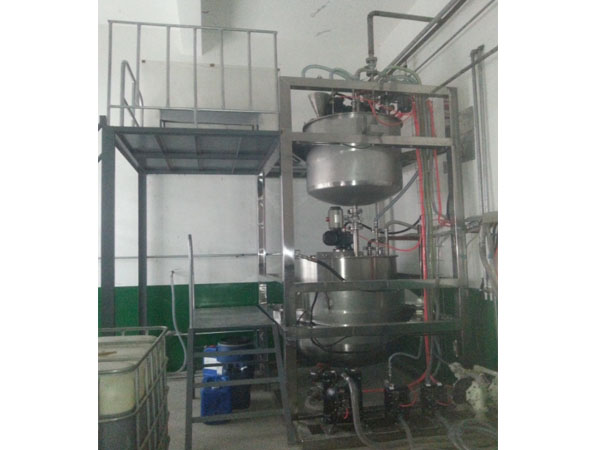

一、集中供膠系統概述
集中供膠系統指用膠泵模組，對膠進行增壓，經管路集中輸送至各用膠工位的供膠系統。它具有操作方便、管理方便、高效率、安全等優點，特別適用于多膠種、多工位、大產量連續生產，被廣泛應用于汽車生產領域，為現代化、規模化生產所一致采用。
二、集中供膠系統組成
集中供膠系統由四部分組成：
1、泵模組及膠路控制元件：
泵模組及涂料控制元件是集中供膠系統的心臟。它主要包括：
主泵；雙立柱膠泵。
流體處理元件：高壓過濾器。
動力組件：氣源處理組件、空氣調壓器等。
2、輸膠管線：
輸膠管線由供膠間泵模組輸出口開始，通過高壓管線送至各工位，再經支管供至膠槍。
3、槍站：
槍站由膠路及空氣接口組成，含有各種高壓接頭、高壓閥門、調壓器、過濾器、軟管等。膠槍接至槍站相應出口，根據工藝需要配不同膠嘴即可滿足擠膠需要。
4、控制系統：
膠泵雙泵切換功能。
三、集中供膠系統的工作原理
供膠采用雙泵切換的方式，一個使用時另一個準備。供膠泵為兩臺壓盤柱塞泵，泵升降支架上裝有限位開關，當膠用盡時觸桿觸動限位開關，限位開關給出一個電信號，此時關閉此臺膠泵空氣進口的控制閥，同時打開已就緒膠泵空氣進口的控制閥，從而完成膠泵的自動切換。
膠泵將膠增壓打至過濾裝置，過濾裝置采用兩過濾器并聯使用的方式，可以滿足濾芯的在線更換。打出的膠經過過濾后沿供膠管線輸送至各個槍站，槍站裝有高壓過濾器及高壓調壓器，可通過調節調壓器的壓力來獲得適合工藝的出口壓力。
（一）泵模組的調試
首次使用操作程序：
1、 確認各系統安裝已竣工，并已經過檢漏、保壓、清洗等工藝程序。
2、 過濾器是否裝入目數合適的濾芯；柱塞泵油杯是否加入喉部密封液。
3、 檢查、確認系統的排泄閥、泵的空氣球閥均處于關閉狀態，各空氣調壓器調到零位，并關閉各槍站的支管球閥。
4、 打開一級管路末端的排泄閥。
5、 待上膠就緒后打開其中一級泵空氣進口球閥，緩慢調節空氣調壓器使泵緩慢運動，此時膠由泵打出，觀察一級管路的末端排泄閥，待空氣排盡后關閉球閥。
6、 依次開啟各個槍站球閥，觀察出口，待空氣排盡后關閉球閥。
7、 系統使用初始階段，膠中可能會有氣泡，需從槍站處排膠，待氣泡排盡后關閉球閥。
（二）系統的調試
1、將兩臺膠泵都完成上膠，注意上膠后須排盡壓盤內的殘余
